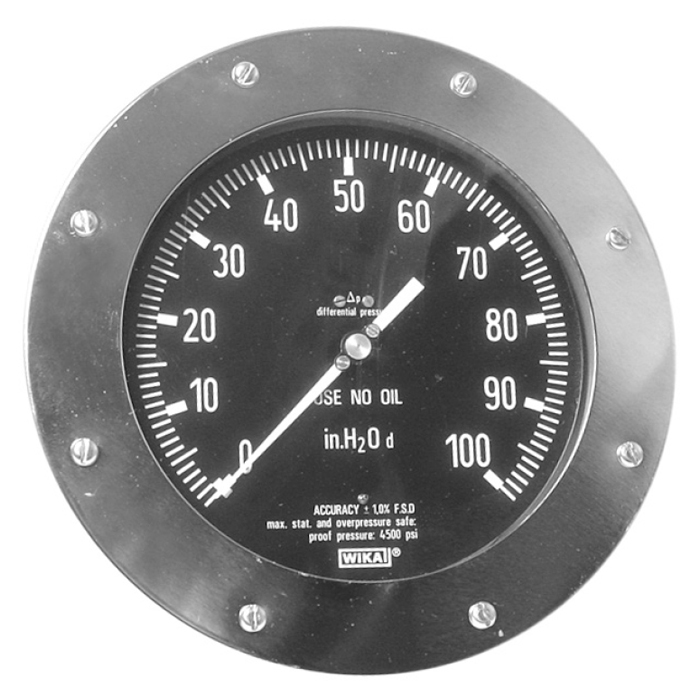

Representative photo. Please check item description for details.
Wika 732.26 Series 4.5" or 6" Differential Pressure Gauge for O2 Service
Manufacturer Wika Instrument Lp |
|
MADE TO ORDER
|
Datasheet |
732.26 O2 Differential Press Gauge
Specifications
Wika 732.26 | |
---|---|
Nominal Size | [732.26-9] 4.5" or [732.26-F] 6" |
Scale Range | ■ psid ■ or [PG310] 15 psid or [PG321] 30 psid or [PG341] 60 psid or [PG369] 100 psid or [PG421] 300 psid or [PG428] 400 psid or ■ inH2Od ■ or [IG225] 100 inH2Od or [IG235] 150 inH2Od or [IG250] 200 inH2Od or [IG275] 300 inH2Od or [IG310] 400 inH2Od |
2nd Scale | [Z] Without or [I] inH2Od or [1] 100% Linear |
Process Connection | [AH] 2 x 1/4 NPT Female or [AA] 2 x G 1/4 Female or [AK] 2 x 1/2 NPT Female or [AD] 2 x G 1/2 Female |
Additional Mounting Device | [Z] Without or [B] Mounting Kit for Surface or Pipe Mounting, Stainless Steel or [C] C-Bracket, 3/4" Pipe Thread or [H] H-Bracket |
Window | [E] Polycarbonate or [H] Laminated Safety Glass (4.5") or [H] Laminated Safety Glass (6") |
Pointer | [FG-ZZ] Aluminum, White or [QG-ZZ] Aluminum, Black, w/Metal Hub |
Case Material | [CZAD] Black Powder-Coated Aluminum or [AZAD] Stainless Steel (4.5") or [AZAD] Stainless Steel (6") |
Dial Background | [2] Black or [1] White |
Color for Outer Scale | [B] White or [A] Black |
Color for Inner Scale | [ZP] Without or [BP] White or [CP] Red or [AP] Black |
Serial Number on Dial | [1A2ZZZZZZZGS] Serial Number *...* or [ZA2ZZZZZZZGS] Without |
Additional Mark | [WZ2] *Use No Oil* (White) or [0Z2] *Use No Oil* (Red) |
Connector Location | [J] Top / Bottom Connections |
Special Design Features | [G] for Oxygen cleanlinesse ASME B40.1 level IV |
Certificates | [Z] Without |
Additional Ordering Info | [Z] Without |
Case Filling | [Z] Without |
Dial | [AD] Aluminum, White, w/Stop-Pin |
Text / Mark on Dial | [P] *Δp* *Differential Pressure* |
Manufacturer Logo | [A2] *Wika®* |
Logo Options | [ZZZZZZZ] Without |
Accuracy Class on Dial | [G] *± 1.0%* |
Norm-Mark on Dial | [S] *Max. Stat. And Overpressure Safe: 600 Psi* *Proof Pressure: 1500 Psi* |
Text / Mark on Dial | [Z] Without |
Stop Pin on Dial | [2] at 6 o'clock |
Gauge Features | |
---|---|
Gauge: Brand | Wika |
Gauge: Type | Dial Indicating Gauge |
Gauge: Model | 732.26 |
Gauge: Dial Size | 4-1/2 in (110 & 115 mm), 6 in (160 mm) |
Gauge: Scale Range | ≥ 10 psi (0.6 bar) to ≤ 15,000 psi (1,000 bar) |
Gauge: Pressure Type | Differential Pressure |
Gauge: Measuring Principle | Diaphragm Element |
Gauge: Fill Type | Dry |
Gauge: Product Unit of Measure | psi, inH2Od |
Gauge: Process Connection Size | 1/4 NPT Female, 1/2 NPT Female, G 1/4 Female, G 1/2 Female |
Gauge: Process Connection Location | Top / Bottom Connections |
Gauge: Process Connection Type | 2-Way (2 x) |
Gauge: Wetted Material | Stainless Steel, Inconel |
Gauge: Accuracy | ±1% |
Gauge: Case Material | Aluminum |
Gauge: Window | Polycarbonate, Laminated Safety Glass |
