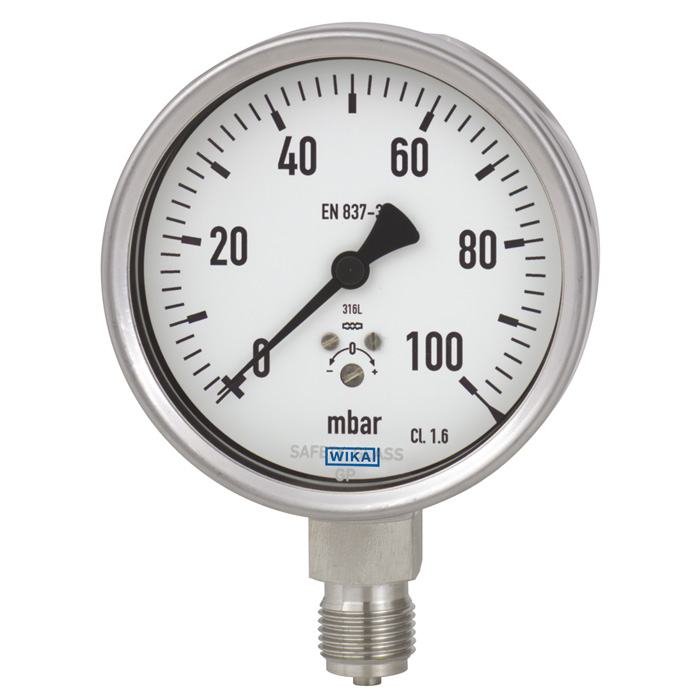

Wika 63x.50 Series 2.5" or 4" SS Low Pressure Capsule Gauge, Dry/Fillable, SS Wetted Parts
The Wika 63x.50 Series Low Pressure Capsule Gauge is designed for precision in demanding environments, making it an ideal choice for outdoor applications in the chemical, petrochemical, power, and environmental technology industries. Engineered for use with dry, gaseous media that do not corrode 316 stainless steel parts, this gauge offers exceptional reliability in a variety of settings, including mechanical engineering and plant construction.
With a robust all-stainless-steel construction, this gauge is built to withstand the rigors of both onshore and offshore conditions. It features a zero-adjustment mechanism accessible through the window, allowing for easy calibration. The gauge is capable of measuring low pressure ranges from 1” H2O to 250” H2O (2.5 mbar to 600 mbar), making it versatile for numerous applications.
For those seeking the best in quality and service, Branom Instrument Co. is the top choice for the Wika 63x.50 Series. With a commitment to excellence, Branom ensures you receive reliable products and exceptional support for all your industrial needs.
Specifications
Wika 63x.50 | |
---|---|
Nominal Size | 2.5", 4" |
Case Filling | [632.50-C] Without (2.5"), [632.50-E] Without (4"), [633.50-C] With (2.5"), [633.50-E] With (4") |
Scale Range | ■ kPa ■, [LAABZZ] -60 kPa...0 kPa, [LAACZZ] -55 kPa...0 kPa, [LAADZZ] -50 kPa...0 kPa, [LAAEZZ] -40 kPa...0 kPa, [LAAFZZ] -30 kPa...0 kPa, [LAAGZZ] -30 kPa...30 kPa, [LAAHZZ] -25 kPa...0 kPa, [LAAIZZ] -20 kPa...0 kPa, [LAAJZZ] -20 kPa...20 kPa, [LAAKZZ] -20 kPa...30 kPa, [LAALZZ] -20 kPa...40 kPa, [LAAMZZ] -16 kPa...0 kPa, [LAANZZ] -15 kPa...0 kPa, [LAAOZZ] -15 kPa...30 kPa, [LAAPZZ] -10 kPa...0 kPa, [LAAQZZ] -10 kPa...5 kPa, [LAARZZ] -10 kPa...10 kPa, [LAASZZ] -10 kPa...20 kPa, [LAATZZ] -10 kPa...25 kPa, [LAAUZZ] -10 kPa...30 kPa, [LAAWZZ] -8 kPa...8 kPa, [LAAXZZ] -6 kPa...0 kPa, [LAAYZZ] -6 kPa...2 kPa, [LAAZZZ] -6 kPa...10 kPa, [LABAZZ] -5 kPa...5 kPa, [LABBZZ] -4 kPa...0 kPa, [LABCZZ] -4 kPa...6 kPa, [LABDZZ] -3,75 kPa...0 kPa, [LABEZZ] -3,5 kPa...6 kPa, [LABFZZ] -3 kPa...3 kPa, [LABGZZ] -2,5 kPa...0 kPa, [LABHZZ] -2 kPa...2 kPa, [LABIZZ] -2 kPa...30 kPa, [LABJZZ] -2 kPa...40 kPa, [LABKZZ] -1,5 kPa...2 kPa, [LABLZZ] -1,5 kPa...2,5 kPa, [LABMZZ] -1,2 kPa...1,3 kPa, [LABNZZ] -1 kPa...0 kPa, [LABOZZ] -1 kPa...1 kPa, [LABPZZ] -1 kPa...1,5 kPa, [LABQZZ] -1 kPa...10 kPa, [LABRZZ] -0,6 kPa...0 kPa, [LABTZZ] 0 kPa...0,6 kPa, [LABUZZ] 0 kPa...1 kPa, [LABVZZ] 0 kPa...1,6 kPa, [LABWZZ] 0 kPa...2,5 kPa, [LABXZZ] 0 kPa...4 kPa, [LABYZZ] 0 kPa...5 kPa, [LABZZZ] 0 kPa...6 kPa, [LACAZZ] 0 kPa...7 kPa, [LACBZZ] 0 kPa...10 kPa, [LACCZZ] 0 kPa...15 kPa, [LACDZZ] 0 kPa...16 kPa, [LACEZZ] 0 kPa...20 kPa, [LACFZZ] 0 kPa...25 kPa, [LACGZZ] 0 kPa...26 kPa, [LACHZZ] 0 kPa...27 kPa, [LACIZZ] 0 kPa...30 kPa, [LACJZZ] 0 kPa...35 kPa, [LACKZZ] 0 kPa...40 kPa, [LACLZZ] 0 kPa...50 kPa, [LACMZZ] 0 kPa...60 kPa, ■ mbar ■, [MAACZZ] -600 mbar...0 mbar, [MAADZZ] -400 mbar...0 mbar, [MAAEZZ] -400 mbar...200 mbar, [MAAFZZ] -300 mbar...0 mbar, [MAAGZZ] -300 mbar...300 mbar, [MAAHZZ] -250 mbar...0 mbar, [MAAIZZ] -250 mbar...150 mbar, [MAAJZZ] -250 mbar...250 mbar, [MAAKZZ] -240 mbar...400 mbar, [MAALZZ] -200 mbar...0 mbar, [MAAMZZ] -200 mbar...50 mbar, [MAANZZ] -200 mbar...200 mbar, [MAAOZZ] -200 mbar...400 mbar, [MAAPZZ] -160 mbar...0 mbar, [MAAQZZ] -150 mbar...20 mbar, [MAARZZ] -150 mbar...100 mbar, [MAASZZ] -150 mbar...150 mbar, [MAATZZ] -150 mbar...250 mbar, [MAAUZZ] -150 mbar...450 mbar, [MAAVZZ] -130 mbar...0 mbar, [MAAXZZ] -120 mbar...0 mbar, [MAAYZZ] -100 mbar...0 mbar, [MAAZZZ] -100 mbar...20 mbar, [MABAZZ] -100 mbar...60 mbar, [MABBZZ] -100 mbar...100 mbar, [MABCZZ] -100 mbar...150 mbar, [MABDZZ] -100 mbar...200 mbar, [MABEZZ] -100 mbar...250 mbar, [MABFZZ] -100 mbar...300 mbar, [MABGZZ] -100 mbar...500 mbar, [MABHZZ] -75 mbar...0 mbar, [MABIZZ] -75 mbar...75 mbar, [MABJZZ] -60 mbar...0 mbar, [MABKZZ] -60 mbar...40 mbar, [MABLZZ] -60 mbar...60 mbar, [MABMZZ] -60 mbar...100 mbar, [MABNZZ] -60 mbar...160 mbar, [MABOZZ] -50 mbar...10 mbar, [MABPZZ] -50 mbar...50 mbar, [MABQZZ] -50 mbar...100 mbar, [MABRZZ] -50 mbar...200 mbar, [MABSZZ] -40 mbar...0 mbar, [MABTZZ] -40 mbar...20 mbar, [MABUZZ] -40 mbar...40 mbar, [MABVZZ] -40 mbar...60 mbar, [MABWZZ] -40 mbar...100 mbar, [MABXZZ] -40 mbar...120 mbar, [MABYZZ] -35 mbar...15 mbar, [MABZZZ] -30 mbar...5 mbar, [MACAZZ] -30 mbar...30 mbar, [MACBZZ] -30 mbar...130 mbar, [MACCZZ] -30 mbar...200 mbar, [MACDZZ] -25 mbar...0 mbar, [MACEZZ] -25 mbar...10 mbar, [MACFZZ] -25 mbar...15 mbar, [MACGZZ] -25 mbar...20 mbar, [MACHZZ] -25 mbar...25 mbar, [MACIZZ] -25 mbar...40 mbar, [MACJZZ] -25 mbar...100 mbar, [MACKZZ] -25 mbar...125 mbar, [MACLZZ] -20 mbar...20 mbar, [MACMZZ] -20 mbar...40 mbar, [MACNZZ] -20 mbar...60 mbar, [MACOZZ] -20 mbar...70 mbar, [MACPZZ] -20 mbar...80 mbar, [MACQZZ] -20 mbar...180 mbar, [MACRZZ] -16 mbar...0 mbar, [MACSZZ] -16 mbar...16 mbar, [MACTZZ] -15 mbar...30 mbar, [MACUZZ] -15 mbar...10 mbar, [MACVZZ] -15 mbar...25 mbar, [MACWZZ] -15 mbar...40 mbar, [MACXZZ] -15 mbar...85 mbar, [MACYZZ] -12,5 mbar...12,5 mbar, [MACZZZ] -12 mbar...12 mbar, [MADAZZ] -10 mbar...0 mbar, [MADBZZ] -10 mbar...6 mbar, [MADCZZ] -10 mbar...10 mbar, [MADDZZ] -10 mbar...15 mbar, [MADEZZ] -10 mbar...16 mbar, [MADFZZ] -10 mbar...25 mbar, [MADGZZ] -10 mbar...30 mbar, [MADHZZ] -10 mbar...40 mbar, [MADIZZ] -10 mbar...50 mbar, [MADJZZ] -10 mbar...60 mbar, [MADKZZ] -10 mbar...80 mbar, [MADLZZ] -10 mbar...90 mbar, [MADMZZ] -10 mbar...100 mbar, [MADNZZ] -8 mbar...8 mbar, [MADOZZ] -6 mbar...0 mbar, [MADPZZ] -6 mbar...4 mbar, [MADQZZ] -6 mbar...6 mbar, [MADRZZ] -6 mbar...10 mbar, [MADSZZ] -5 mbar...5 mbar, ■ psi ■, [PAAAZZ] -5 psi...0 psi, [PAABZZ] -5 psi...5 psi, [PAACZZ] -3 psi...3 psi, [PAADZZ] -2,5 psi...0 psi, [PAAEZZ] -1,5 psi...1,5 psi, [PAAFZZ] -1 psi...1 psi, [PAAGZZ] -1 psi...2 psi, [PAAHZZ] -0,5 psi...1,5 psi, [PAAIZZ] -0,5 psi...6 psi, [PAAJZZ] 0 psi...0,36 psi, [PAAKZZ] 0 psi...2 psi, [PAALZZ] 0 psi...3 psi, [PAAMZZ] 0 psi...3,6 psi, [PAANZZ] 0 psi...4 psi, [PAAOZZ] 0 psi...5 psi, [PAAPZZ] 0 psi...5,8 psi, [PAAQZZ] 0 psi...6 psi, [PAARZZ] 0 psi...8 psi, [PAASZZ] 0 psi...10 psi, ■ inH2O ■, [7AAAZZ] -100 inH2O...0 inH2O, [7AABZZ] -60 inH2O...0 inH2O, [7AACZZ] -60 inH2O...60 inH2O, [7AADZZ] -50 inH2O...50 inH2O, [7AAEZZ] -50 inH2O...150 inH2O, [7AAFZZ] -30 inH2O...0 inH2O, [7AAGZZ] -30 inH2O...30 inH2O, [7AAHZZ] -30 inH2O...60 inH2O, [7AAIZZ] -20 inH2O...20 inH2O, [7AAJZZ] -15 inH2O...0 inH2O, [7AAKZZ] -15 inH2O...15 inH2O, [7AALZZ] -10 inH2O...0 inH2O, [7AAMZZ] -10 inH2O...10 inH2O, [7AANZZ] -6 inH2O...6 inH2O, [7AAOZZ] -5 inH2O...5 inH2O, [7AAPZZ] -2 inH2O...2 inH2O, [7AAQZZ] 0 inH2O...6 inH2O, [7AARZZ] 0 inH2O...10 inH2O, [7AASZZ] 0 inH2O...15 inH2O, [7AATZZ] 0 inH2O...16 inH2O, [7AAVZZ] 0 inH2O...25 inH2O, [7AAWZZ] 0 inH2O...30 inH2O, [7AAXZZ] 0 inH2O...40 inH2O, [7AAYZZ] 0 inH2O...60 inH2O, [7AAZZZ] 0 inH2O...80 inH2O, [7ABAZZ] 0 inH2O...85 inH2O, [7ABBZZ] 0 inH2O...100 inH2O, [7ABCZZ] 0 inH2O...150 inH2O, [7ABDZZ] 0 inH2O...160 inH2O, [7ABEZZ] 0 inH2O...200 inH2O |
Process Connection Size | [NB] 1/4 NPT, [ND] 1/2 NPT, [GD] G 1/2 B |
Connector Location | [U] Lower Mount, [3] Lower Back Mount |
Mounting Flange / Bracket | [ZZ] Without, [5Z] Bayonetring, Stainless Steel Polished |
Window | [HZZZ-ZZZZZ] Laminated Safety Glass, [PZZZ-ZZZZZ] Polycarbonate, for Zero Correction |
Case Type | [VAIB] Without Blow-Out Disc on Top, [TAIB] Blow-Out Disc Back |
Ingress Protection | [F] IP 54, [I] IP 65 |
Case Filling Fluid | [Z] Without, [G] Glycerine-Water-Mixture |
Thread Protection | [ZZ] Without, [1Z] With Thread Protection |
Package | [2DCAZ11MF] Single Packing, [ADCAZ11MF] Shrink Packaging |
2nd Scale | [ZZ] Without |
Overpressure Safety | [Z] Without |
Restrictor | [Z] Without |
Set / Drag Pointer | [Z] Without |
Special Design Features | [Z] Without |
Certificates | [Z] Without |
Approvals | [Z] Without |
Assembly Accessory | [Z] Without |
Additional Ordering Info | [ZZ2] Without |
Case Material | [A] Stainless Steel |
Accuracy Class | [I] ± 2/1/2% (ASME B40.100 Grade A) |
Movement | [B] Stainless Steel |
Tags. Labels | [Z] Without |
Case Surface | [D] Bare |
Pointer | [C] Standard Pointer |
Pointer Color | [A] Black |
Plumb | [Z] Without |
Temp Range of Medium | [1] Standard |
Permissible Ambient Temp | [1MF] Standard |
Gauge Features | |
---|---|
Gauge: Brand | Wika |
Gauge: Type | Dial Indicating Gauge |
Gauge: Model | 632.50, 633.50, 63V.50 |
Gauge: Dial Size | 2-1/2 in (63 mm & 68 mm), 4 in (100 mm) |
Gauge: Scale Range | ≥ 6 In.H2O (16 mbar) to < 10 psi (600 mbar) |
Gauge: Pressure Type | Gauge Pressure |
Gauge: Measuring Principle | Capsule Element |
Gauge: Fill Type | Liquid Filled / Fillable |
Gauge: Product Unit of Measure | psi, inH2O, mbar, kPa |
Gauge: Process Connection Size | 1/2 NPT, 1/4 NPT, G 1/2 B |
Gauge: Process Connection Location | Lower Mount, Lower Back Mount |
Gauge: Wetted Material | Stainless Steel |
Gauge: Accuracy | ±2% |
Gauge: Ingress Protection | IP 65, IP 54 |
Gauge: Case Material | Stainless Steel |
Gauge: Window | Polycarbonate, Laminated Safety Glass |
Gauge: Dial Material | Aluminum |
Gauge: Pointer Material | Plastic |
